【水環真空泵說明書】水環真空泵的安裝/拆卸

水環真空泵的安裝

裝配前應清洗各零件，結合面上紙墊的殘面部分應清理好，軸承應清洗后涂上新油，軸承座內舊油也應清除干凈。其關鍵環節是要調整好葉輪端面與前后分配器的間隙，為此要測量好泵體的長度尺寸，(包括定位孔的深度)和葉輪的長度，以決定加墊子的厚度。水環真空泵各部件安裝步驟：

一、安裝泵軸、軸承部分

1、將泵軸及軸承整體從托架非驅動端裝入托架，可以通過敲擊軸承外圈使泵泵軸安裝到托架中。注意：敲擊軸承時應在其端面放置墊塊或者套筒工具以防止損壞軸承。

2、安裝非驅動端軸承蓋，鎖緊螺栓。

3、安裝墊圈、驅動端軸承蓋，鎖緊螺栓。用手轉動泵軸，泵軸轉動應順暢，若泵軸轉動教緊時應稍微松動螺栓，將泵軸調節至轉動較為順暢的狀態。

4、安裝平鍵，聯軸器泵軸部分，聯軸器壓板，鎖緊螺栓。

二、安裝泵體、機械密封部分

將機械密封靜環部分安裝在泵體上安裝機械密封靜環部分時可用水將其濕潤后用手均勻壓入泵體內。注意用力不能過猛!裝配后，檢查機械密封靜環部分與泵體是否裝配得緊密。

將泵體緊壓在電機上，將螺栓擰緊。注意不要損壞機械密封靜環部分。

將墊圈安裝到電機后蓋中，然后將泵體、電機前蓋、軸承、電機轉子、內軸承蓋部件安裝到電機殼體中，鎖緊螺栓。

依次安裝電機風扇、擋圈、電機護罩、螺釘。安裝完成后將泵的電機風扇護罩端朝下垂直于地上，準備安裝泵的其它零件。

三、安裝葉輪

1、將葉輪壓在軸承上，應保證葉輪和泵體的前端面保留0.05~0.15mm的間隙。將真空泵水平放置，檢查間隙。若間隙過小，可能會造成真空泵出現機械故障;若間隙過大，將會造成真空泵抽氣速率的下降。

2、葉輪與泵體前端面的間隙調整好后用深度百分尺測量泵體外邊緣與葉輪平面的深度差并以此確定調整間隙保留。

四、安裝泵蓋和圓盤

1、將電機護罩朝下垂直放于地上。

2、將準備好的圓盤放到泵體。確保靠近圓盤、泵體上的直徑為4.2mm的小孔與定位銷準確地結合在一起。

3、將圓盤上面向泵蓋一側的密封表面均勻連續的涂上密封膠。涂好后，將泵蓋安裝到泵體及圓盤上，擰緊螺栓。安裝泵蓋時應注意汽蝕保護管的兩端必須分別安裝在圓盤及泵蓋的相應孔中。

五、整體安裝泵蓋、圓盤

1、將電機地腳朝天，軸呈水平方向放在地上。

2、泵蓋和圓盤組成一個整體。將泵蓋推壓至泵體上，注意定位銷應與泵體和圓盤的定位銷孔對齊。用螺栓將泵蓋緊固在泵體上。

3、泵裝好后，用手轉動電機風扇，泵必須旋轉順暢。如泵旋轉不順暢或泵旋轉過程中出現摩擦聲，應拆開泵蓋檢查葉輪間隙情況等，重新調整。

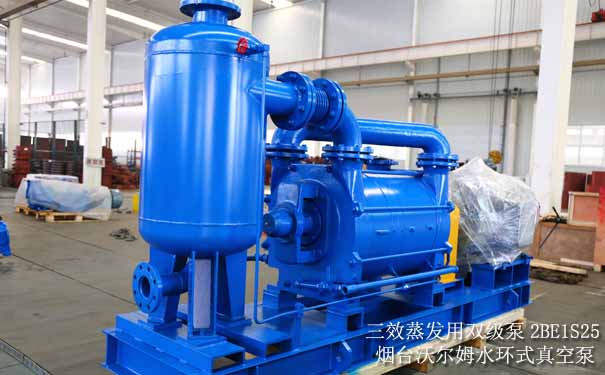

水環真空泵的安裝拆卸

水環式真空泵拆卸

在拆卸前應將泵腔內的水放出，拆卸的順序與安裝相反，要將氣水分離器和吸氣管部件拆下，在拆卸過程中應將所有的墊片謹慎的取下，如有損壞應更換同樣的墊片。水環真空泵應從后端(無聯軸器或無皮帶輪一端)開始拆卸，其順序如下：

(1)拆后軸承壓蓋，用勾板手將兩圓螺母松開，取下軸承座及軸承;

(2)松開填料壓蓋螺母，取下填料壓蓋;

(3)拆下連接結泵蓋與泵體的六角螺栓和泵蓋底腳處螺栓后，取下后端蓋;

(4)取下泵體;

(5)松開另一端底腳螺栓;

(6)卸下聯軸器，并取下軸上的鍵;

(7)卸下前軸承部件;

(8)卸下前端蓋后將軸和葉輪一起取出。

拆卸完畢后，應將零件上有關配合面涂上機油，螺紋處也應涂上機油保護好。

以上就是，水環真空泵的安裝/拆卸，希望對您有所幫助。在實際操作過程中，請?jiān)谖夜炯夹g(shù)員工的協助下完成。VOLM真空泵咨詢電話：0535-2135735
